Tips: Archicad「構造体の×印」

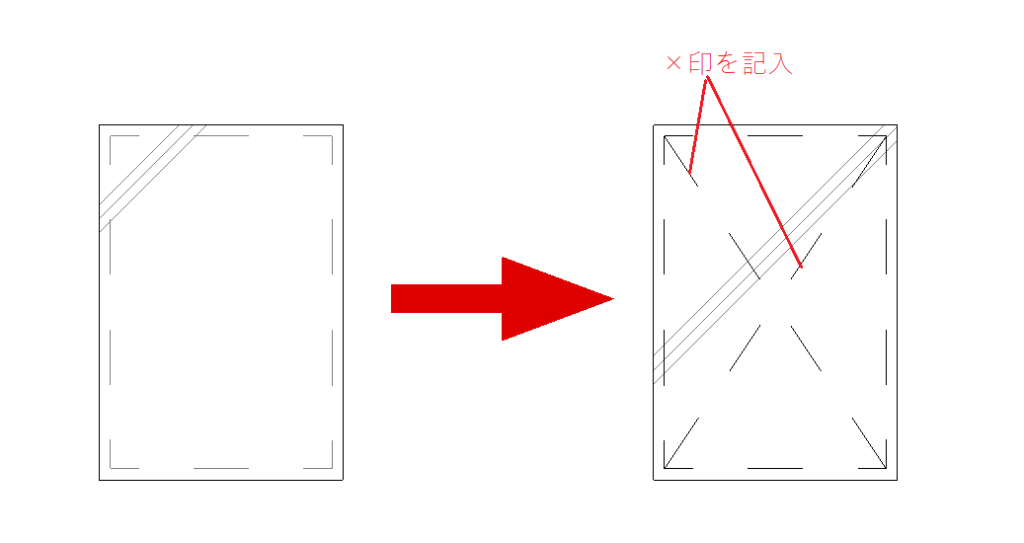

躯体図を作成するとき梁や柱の構造体に×印を記入する方法です。

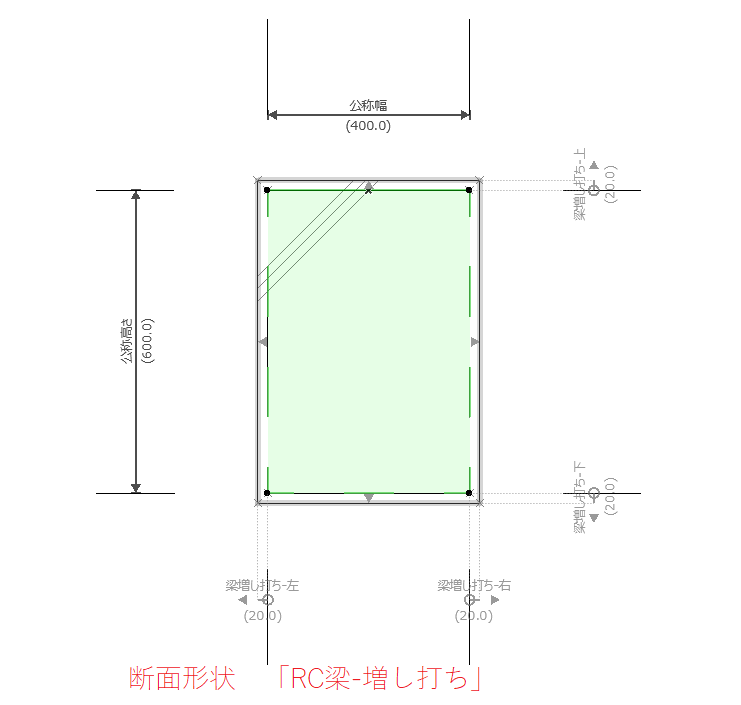

標準の断面形状「RC梁-増し打ち」を使って作成します。
柱も「RC柱-増し打ち」を使って同様に作成できます。

下図のように①複製、②線を2本作成、③斧ツールで4分割します。
分割するとオフセット形状変更が消えることがあります。

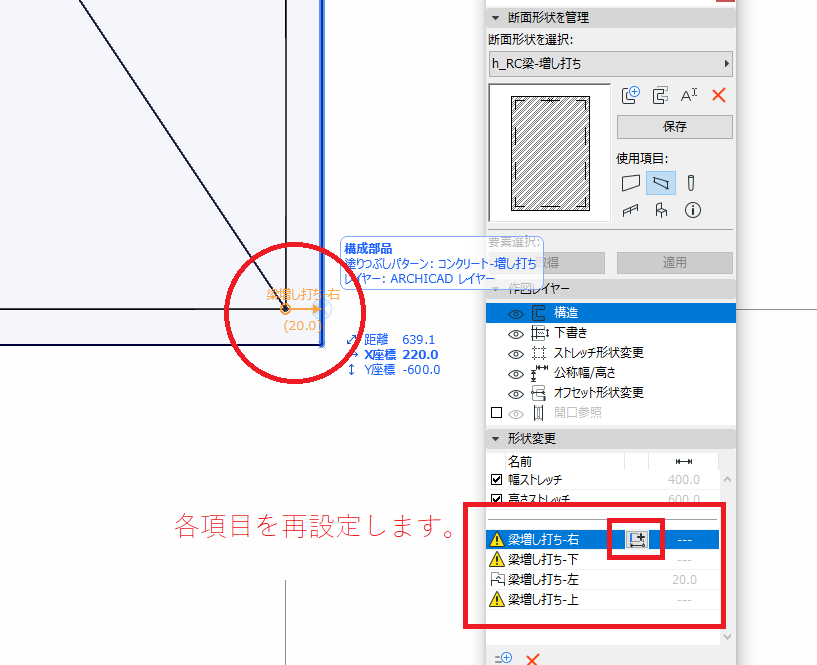

消えてしまったオフセット形状変更を再設定します。

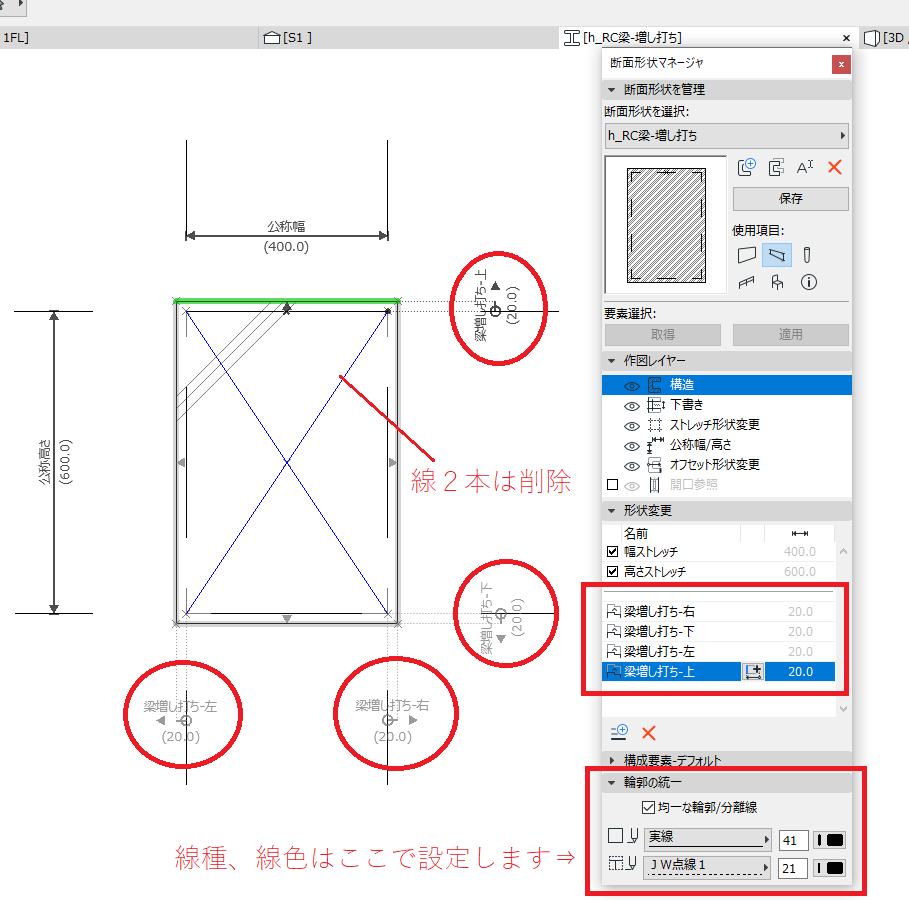

斧ツールで利用した線は削除して構いません。

表現の上書きを併用すると、施工図らしい表現となります。

◆ラベル表示

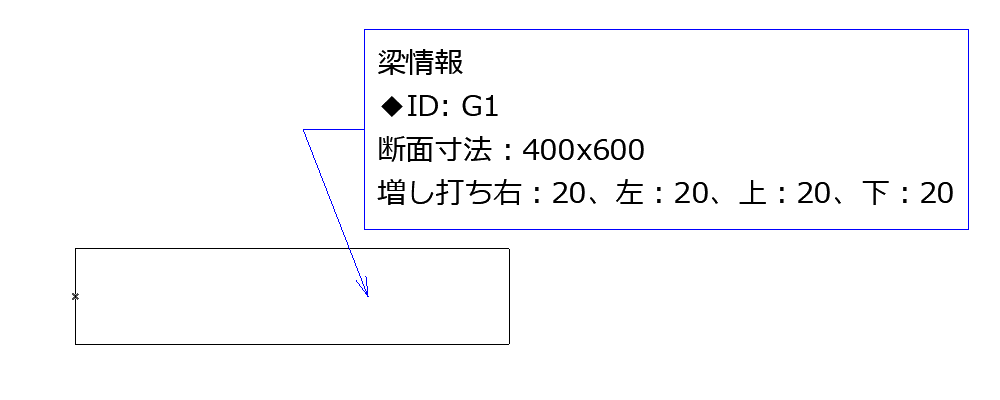

ラベルを使ってプロパティを表示する際も正確に表示されました。

◆データ量
標準の断面形状と今回作成した断面形状でそれぞれ梁を100本作成してデータ量を比べましたが違いはありませんでした。
